2026-09-21 Sony 醫療影像感測器技術介紹
Sony推出的內視鏡專用CMOS影像感測器IMX446與IMX447，專為醫療級軟式內視鏡的前端探頭所設計。在內視鏡檢查與診療過程中，高可見度與優質影像至關重要；同時，為降低侵入性並減輕病患負擔，醫療設備對感光感測器「微型化」的需求也日益迫切。
IMX446與IMX447基於Sony多年深耕的影像感測器技術，結合自主研發的感光感測器架構與封裝技術，成功兼顧極致輕巧的尺寸與卓越的高感光度，該系列不僅能輸出清晰流暢、明亮生動的即時影像，亦大幅優化了內視鏡的探入靈活性與臨床觀察效能。
- Sony醫療影像感測器特點:
- 超小型尺寸（晶片尺寸96 mm [H] × 1.96 mm [V]）
- 卓越的高感光度性能（像素尺寸62 µm）
- 寬廣動態範圍、DOL HDR
- 最高120fps的高幀率
- 以SLVS-EC實現長距離傳輸（5m），精簡接腳
應用於胃部與腸道等檢查的內視鏡，其纜線長度通常超過1公尺；為了便於深入狹窄的消化道等器官，線材必須兼具纖細與柔軟的特性。

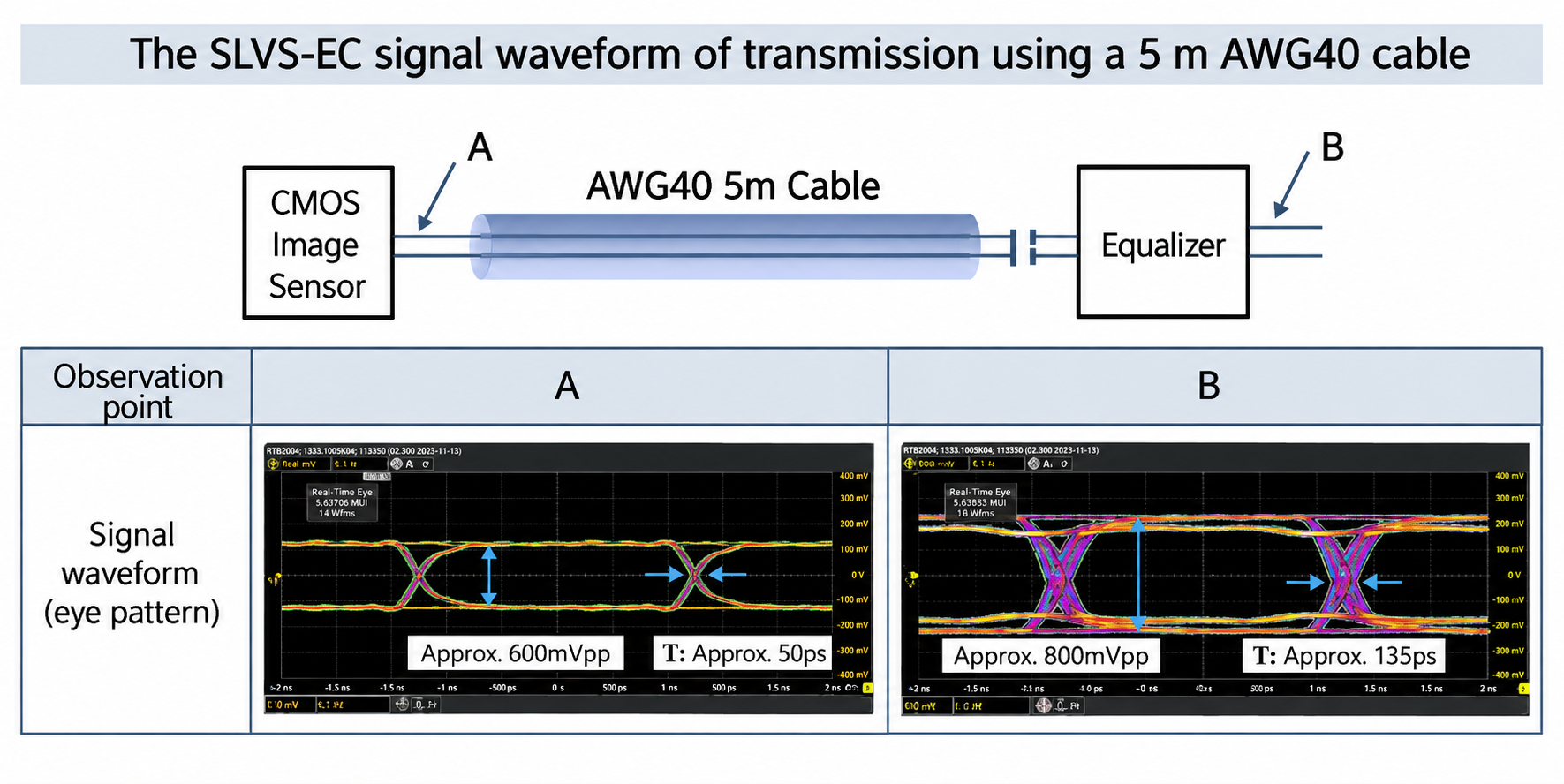

IMX446與IMX447感測器採用SLVS-EC介面，能有效精簡訊號線數量，大幅縮減線纜外徑。此外，得益於嵌入式時鐘（Embedded Clock）技術，不僅減少了傳輸通道數並簡化線路佈局，同時還支援長距離訊號傳輸，極為適合醫療領域的應用場景。

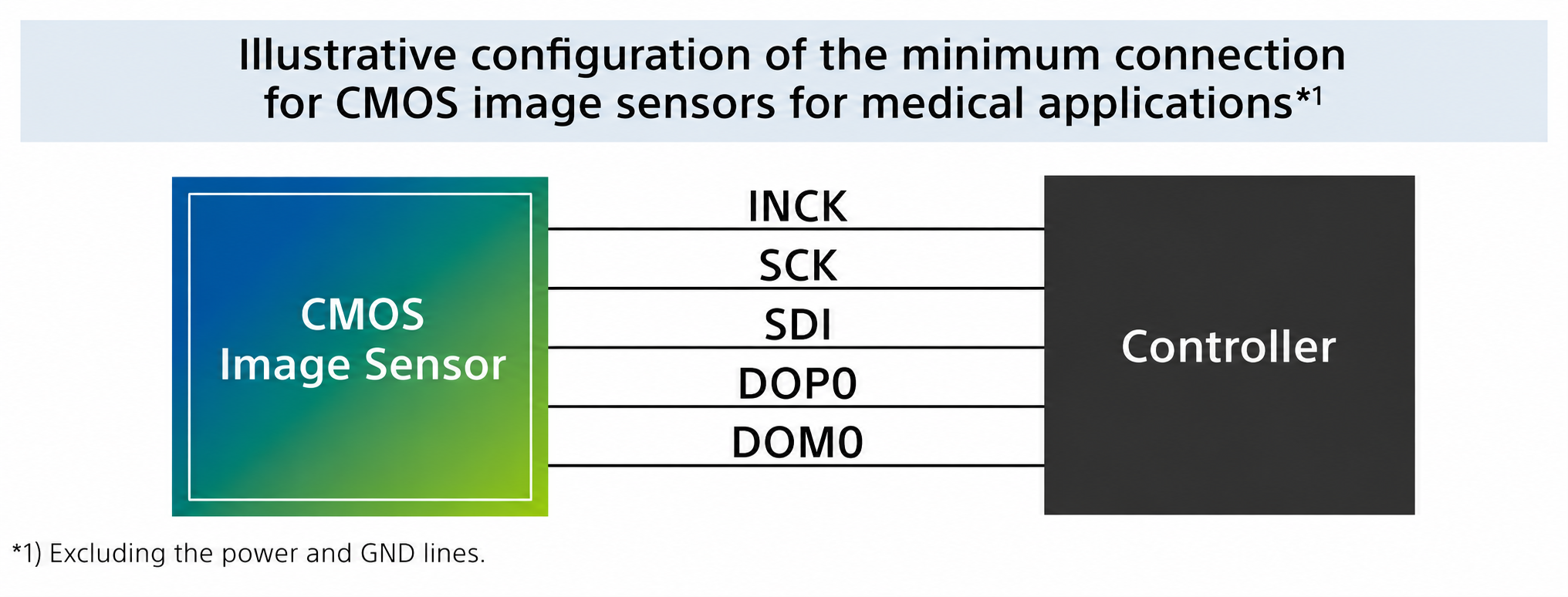

不僅如此，透過導入客製化的 SPI 通訊機制，該感測器能如同 I2C 般維持僅需2支接腳（Pins）通訊，並將電源軌整併為單一電源系統，全機最少僅需5支接腳即可維持正常運作。
■ 簡易規格:
| Model Name | IMX446-AAQD | IMX447-AAQD |
|---|---|---|
| Device structure | Back-illuminated structure | |
| Image size | Diagonal 1.94 mm (Type 1/9.25) |
Diagonal 3.35 mm (Type 1/5.36) |
| Number of effective pixels | 936 (H) × 752 (V) | 1584 (H) × 1336 (V) |
| Approx. 0.7 megapixels | Approx. 2.11 megapixels | |
| Unit cell size | 1.62 μm (H) × 1.62 μm (V) | |
| Chip size | 1.96 mm (H) × 1.96 mm (V) | 2.96 mm (H) × 2.96 mm (V) |
| Frame rate [10 bit] | 30 fps / 60 fps / 120 fps | |
| Power supply | 2.8 V / 1.1 V | |
| Shutter mode | Rolling Shutter, Global reset | |
| Output interface | SLVS-EC 1 Lane | SLVS-EC 1 Lane / 2 Lane |
| Filter | Bayer | |
| CRA | 9 deg | |
| DOL HDR | YES | |
| Package | 16-pin, WCSP | 25-pin, WCSP |
