2026-04-20 Sony IMX785 影像感測器簡介
Sony IMX785 影像感測器簡介
Sony 新型 CMOS 影像感測器 IMX785，為對角線 9.46 毫米（1 / 1.7 型）CMOS 有效畫素固態影像感測器， 具有約 5.12 百萬有效畫素之正方形像素陣列。採用類比 3.3 V、數位 1.1 V 及介面 1.8 V 三重電源供電， 具備低功耗之優點。
透過採用 R、G、B 濾鏡，可實現高靈敏度、低暗電流及無拖影特性。 IMX785 具備可變曝光時間之電子快門功能，適用於監控攝影機及相關應用市場。
主要特色：
| 項目 | 規格說明 |
|---|---|
| 內建功能 | 內建時脈調整電路、H / V 及序列通訊電路 |
| 輸入頻率 | 24 MHz / 27 MHz / 37.125 MHz / 72 MHz / 74.25 MHz |
| 建議記錄畫素 | 2592 (H) × 1944 (V)，約 5.03 百萬畫素 |
| 讀出模式 | 全畫素掃描模式（All-pixel scan mode） 視窗裁切模式（Window cropping mode） 水平 / 垂直方向－正常 / 反向讀出模式 |
| HDR 支援 | 支援高動態範圍（HDR）功能 Digital Overlap HDR Clear HDR Hybrid HDR |
| 可變快門功能 | 可變快門功能（解析度以 2H 為單位） |
| 最大影像幀率 | 全畫素掃描模式： 12 bit：60 frame/s 10 bit：90 frame/s |
| CDS / PGA 功能 | CDS（Correlated Double Sampling） PGA（Programmable Gain Amplifier） |
| 增益範圍 | 0 dB 至 30 dB：類比增益 30 dB（增益間距 0.3 dB） 30.3 dB 至 72 dB：類比增益 30 dB + 數位增益 0.3 至 42 dB（增益間距 0.3 dB） |
| I / O 輸出支援 | 支援 I / O 切換 RAW10 / RAW12 / RAW16（Clear HDR、Hybrid HDR）輸出 MIPI CSI-2 輸出（2 Lane / 4 Lane） |
| 其他功能 | 保護玻璃雙面 AR 鍍膜（AR coating on cover glass, both sides） |

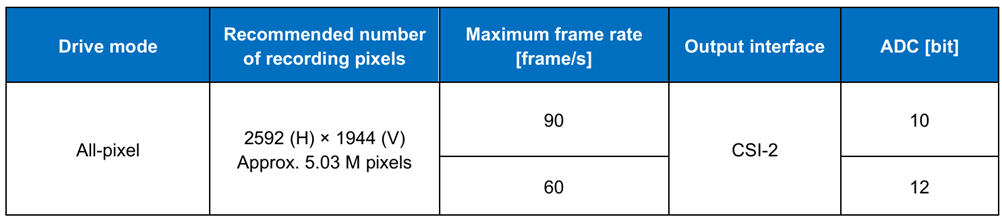

IMX785 基本驅動模式：
（此處可放置 IMX785 驅動模式圖或架構圖）
資料來源：https://www.sony-semicon.com/files/62/flyer_security/IMX785-AQR1_Flyer.pdf
