SWIR影像感測器是一種能捕捉短波長紅外線(SWIR/Short-Wavelength InfraRed)的影像感測器,Sony的SWIR影像感測器憑藉自行研發技術SenSWIR,兼顧高解析度與小型化畫素尺寸,既能捕捉SWIR波段的光,又能捕捉可見光,另外還支援數位輸出,同時配備了全域快門以及觸發器模式等適合工產業用相機的功能。
█ Sony SWIR CMOS特點:

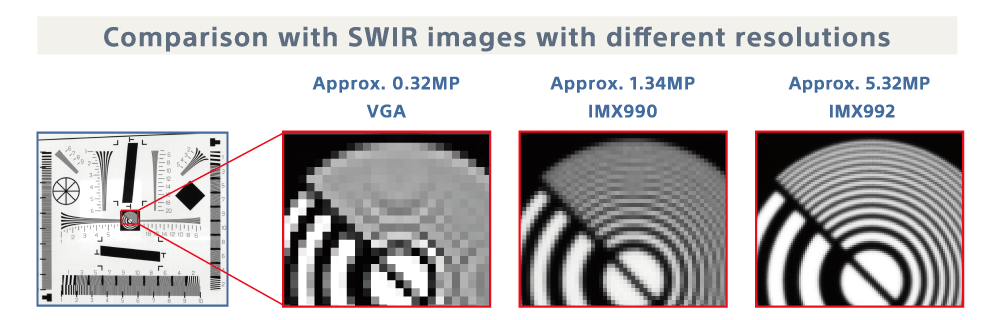

- Sony SWIR約532萬畫素解析度可實現高精細的成像為業界突破性產品

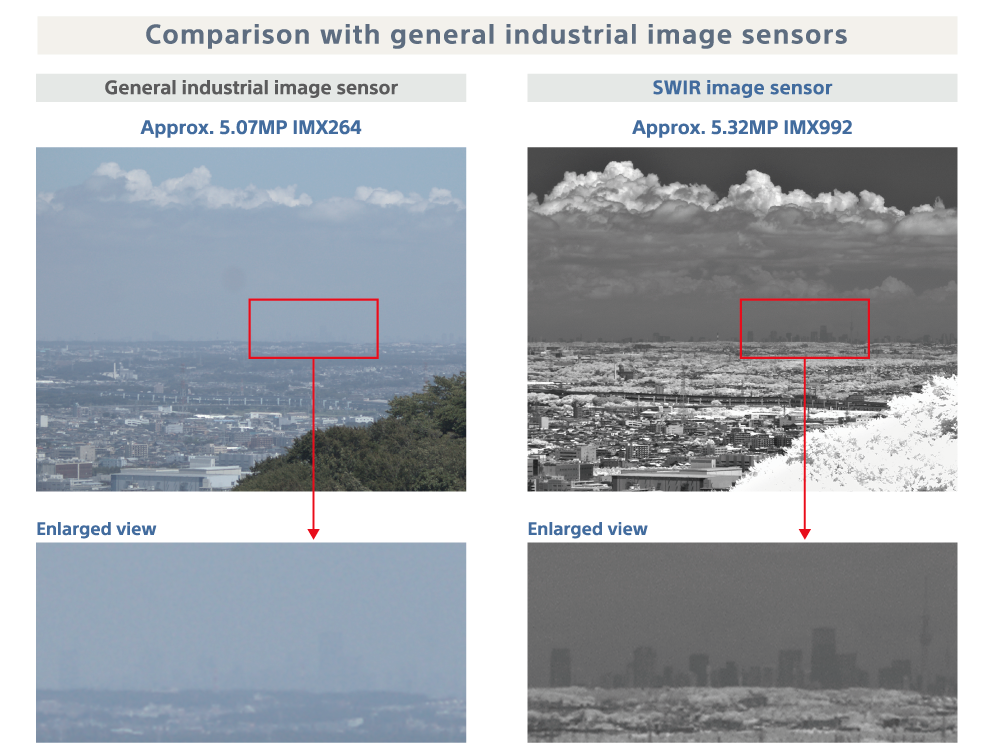

作為SWIR影像感測器,IMX992的解析度約為532萬像素,IMX993約為321萬像素,兩者的解析度皆已達到業界突破性的水準,Sony升級自主研發的SenSWIR技術,並新開發單位像素尺寸3.45μm的微細像素,從而實現了高解析度。500萬像素級別的解析度、3.45μm的單位像素尺寸是通用C-Mount 接口的全域快門方式影像感測器普遍採用的規格,而本產品作為產業用途的SWIR影像感測器,達到了同等級的規格。
高解析度成像可以清晰拍攝細微的影像,這將大幅提升SWIR在各類檢查和測量應用中的精度,在同等解析度下,還可以通過擴大拍攝區域,利用單次大範圍的成像實現生產效率的提升。
- Sony SWIR不易被環境明暗影響、影像噪點少
IMX992/IMX993可以根據用途選擇拍攝模式,選擇適當的模式,能免受環境明暗的影響,拍攝出低噪點的高品質影像,該模式可在科學測量、室外觀察及其他低照度環境但重視畫質的應用場景中發揮作用。
- High Conversion Gain(HCG)模式與Low Conversion Gain(LCG)模式

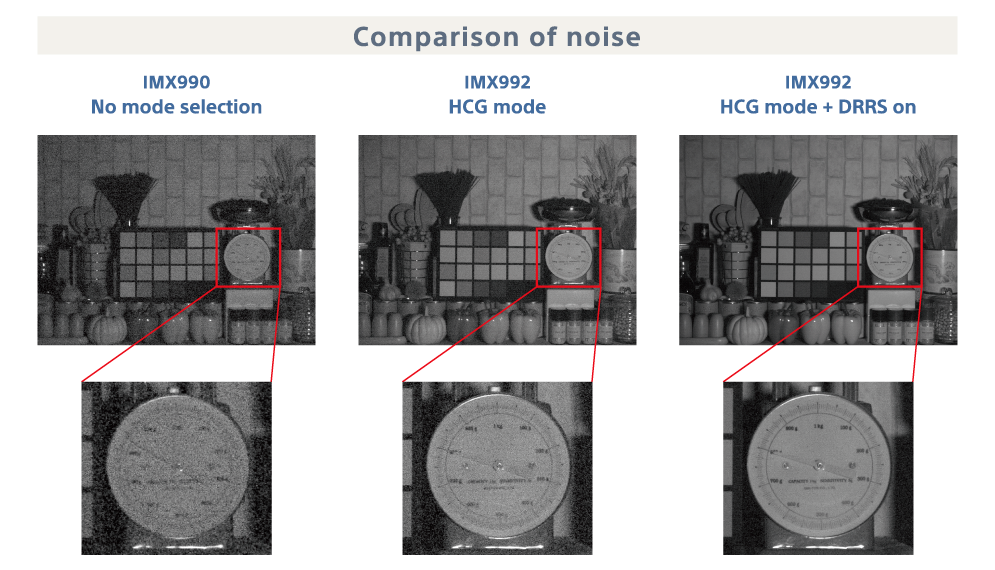

HCG模式可在光剛被轉變為電信號後噪點較少的階段增強信號,從而使之後產生的噪點相對較少,這樣,在昏暗的拍攝環境下也能拍出低噪點的圖像,有助於提升識別精度,在更為重視動態範圍的明亮條件下,也可切換為LCG模式。 - Dual Read Rolling Shutter(DRRS)
IMX992/IMX993擁有在拍攝時抑制噪點的DRRS功能,這項功能可在拍攝時將噪點減少1/4左右,DRRS啟用時,影像感測器會交互輸出成對的兩種影像,一種是包含影像信號+噪點成分的影像,另一種是只包含噪點成分的影像,通過在相機中合成這兩種影像,可獲得噪點成分被大幅清除的影像。
簡易規格:
Model Name |
IMX992-AABA-C |
IMX992-AABJ-C |
IMX993-AABA-C |
IMX993-AABJ-C |
|
Image size |
Diagonal 11.4 mm(Type 1/1.4) |
Diagonal 8.9 mm(Type 1/1.8) |
|||
Number of effective pixels |
2592(H)× 2056(V) |
2080(H)× 1544(V) |
|||
Approx. 5.32 megapixels |
Approx. 3.21 megapixels |
||||
Unit cell size |
3.45 μm(H)× 3.45 μm(V) |
||||
Optical blacks |
Horizontal |
Front 96 pixels, rear 0 pixels |
|||
Vertical |
Front 24 pixels, rear 0 pixels |
||||
Frame rate (Max.) |
8bit |
130 fps (TBD) |
170 fps (TBD) |
||
10bit |
120 fps (TBD) |
150 fps (TBD) |
|||
12bit |
70 fps (TBD) |
90 fps (TBD) |
|||
Input drive frequency |
37.125 MHz / 74.25 MHz / 54 MHz |
||||
Power supply |
1.2 V、1.8 V、2.2 V、3.3 V |
||||
Shutter mode |
Global shutter (rolling shutter when DRRS on) |
||||
Output interface |
SLVS(2 ch / 4 ch / 8 ch)/ MIPI(2 lane / 4 lane) |
||||
Package |
Thermoelectric |
Included |
- |
Included |
- |
Size |
30.0 mm(H)×30.0 mm(V) |
21.0 mm(H)× |
30.0 mm(H)× |
21.0 mm(H)× |
|
Sensitivity |
TBD |
||||
Saturation signal |
TBD |
||||
Quantum efficiency |
TBD |
||||
Operability |
TBD |
資料來源https://www.sony-semicon.com/en/products/is/industry/swir/imx992-993.html
