2023-03-20 Sony OLED微型顯示器

Sony的OLED微型顯示器通過多項的OLED技術與影像感測背板技術的融合,形成了兼具高清晰度、高對比、廣色域及高速回應性的高畫質特色,主要用途是相機EVF(Electrical Viewfinder),但隨著高亮度化技術的推進,產品陣容不斷豐富,因此在AR/VR頭盔等領域的應用也在擴大。

OLED微型顯示器具備OLED的高畫質特性,而且在背板上採用了高遷移率單晶矽晶圓,實現了約4,000 ppi的高解析度。這個特性是在LTPS(Low-Temperature Polycrystalline Silicon)-OLED上幾乎無法實現,因此Micro-OLED越來越多被用於要求小型化、高清晰度的產品和用途。

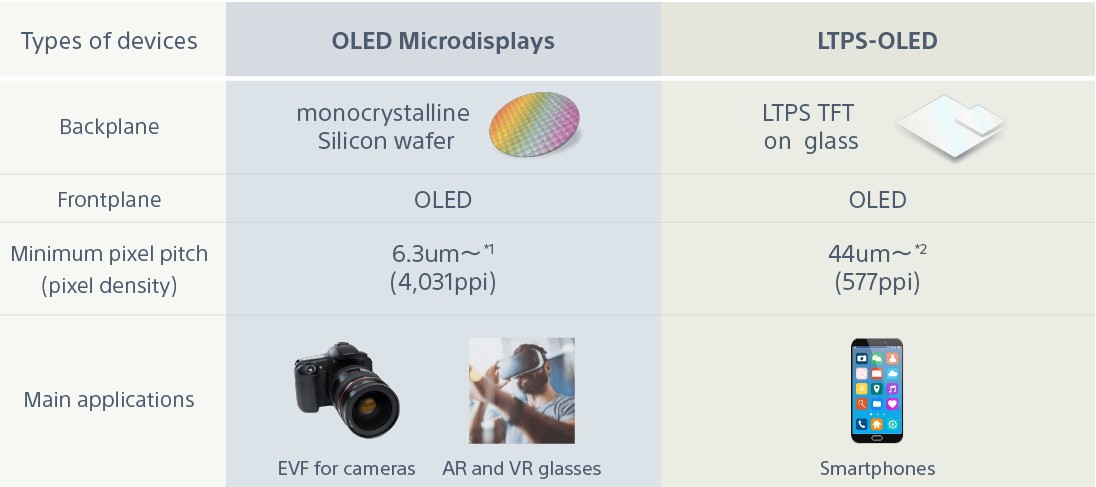

                           Micro-OLED 與LTPS-OLED 的比較

Sony M-OLED通過採用自研的前面板設計和背板設計技術,在亮度均勻性和可視角等特性不降低的前提下實現了高清晰度。

Sony M-OLED技術特點

█ 實現高清晰化的課題和對策
如果通過縮小畫素間距來提高清晰度,則需要減小電晶體的尺寸,這樣就會引起特性不均勻和耐壓性能降低的問題,從而產生亮度均勻性下降等影響。Sony除了採用自創的校正電路之外,還通過對每個電晶體的配置佈局和工藝流程進行優化,不僅確保了高清晰度,同時還成功實現了兼具亮度均勻性高、回應速度快、廣色域等特性的高畫質。此外,通過導入新的驅動方式,還兼備實現了高清晰化和高幀率顯示。而且,還通過在矽基板上直接形成彩色濾光片縮短與發光層之間的距離,同時彩色濾光片的顏色配置方面採取相應對策,從而將高清晰化所伴隨的可視角特性劣化問題減小。
                                      高清面板                                                                                                          以前的產品

█ 兼具窄畫素間距化和亮度均勻化的特性

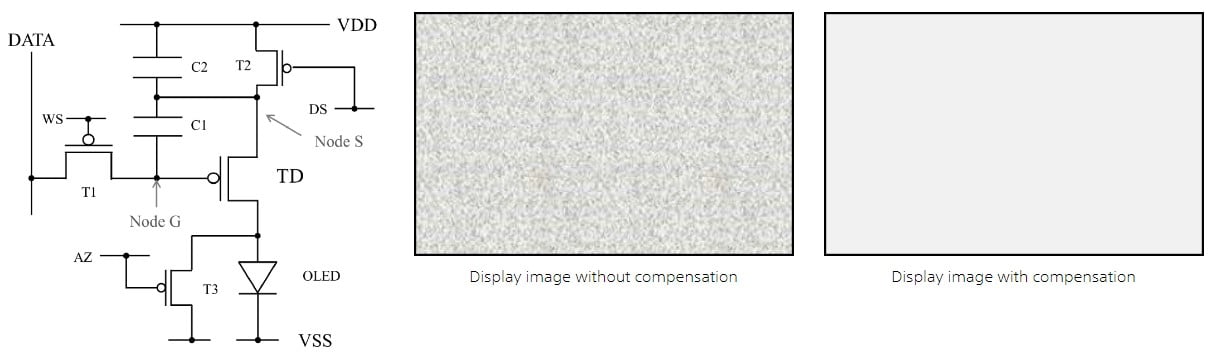

為了抑制窄畫素間距化所伴隨的顯示區域亮度不均勻的問題,在底板上採用Sony自創的可對亮度不均勻現像進行校正的畫素電路,該電路由4個P溝道電晶體(T1、T2、T3、TD)和兩個電容(C1、C2)組成。另外,還匹配該電路中4個電晶體的各自功能,對設計方法和工藝流程進行了優化,儘管畫素間距很窄(6.3um),但亮度均勻性卻達到了畫素間距7.8um的以往產品的同等或以上水準。

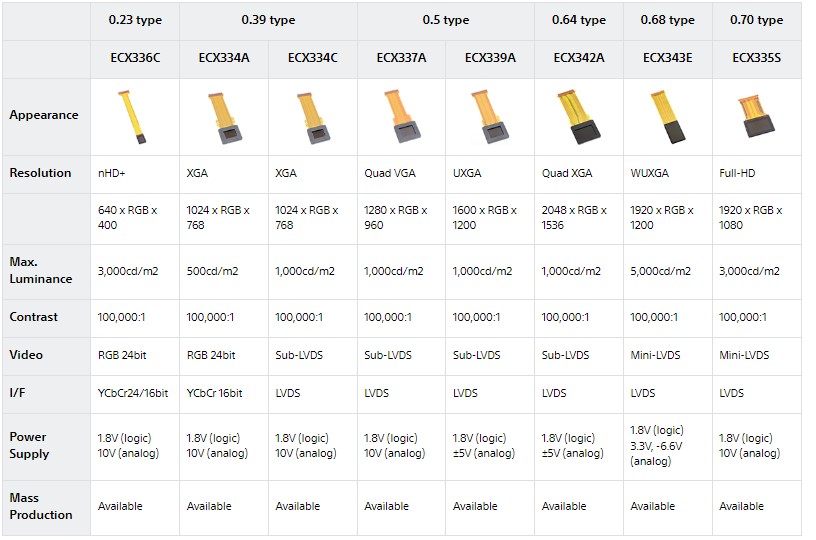

除了相機EVF、AR/VR用途,還有望廣泛用於各種工業產品和消費產品等,根據最終產品的要求規格(尺寸、輝度等),從下列產品陣容中選擇最適合的面板。
