Sony的新型CMOS影像感測器IMX678,為對角線8.86毫米(1 / 1.8型)CMOS有效畫素solid-state影像感測器,具有正方形像素陣列與8.40M有效畫素,採用類比3.3 V,數位1.1 V和介面1.8 V三重電源供電,具有功耗低優點。
通過採用R、G、B濾鏡,可以實現高靈敏度,低暗電流和無拖影,IMX678具有可變曝光時間的電子快門。適合應用於監控攝像機等市場。
特色功能:
內置時脈調整電路,H / V和序列通信電路
輸入頻率:13.5MHz/ 18MHz/24MHz/27MHz/36MHz/37.125 MHz /72MHz/74.25 MHz
Number of recommended recording pixels:3840 (H) x 2160 (V) approx. 8.29M pixel
Readout mode :All-pixel scan mode
Horizontal / Vertical 2/2-line binning mode
Wondow croppong mode
Horizontal / Vertical direction – Normal / Inverted readout mode
支持高動態範圍(HDR)功能
- Digital overlap HDR
- Clear HDR
可變快門功能(分辨率為1H單位)
10位元 / 12位元 類比/數位轉換器
CDS (Correlated Double Sampling ) / PGA (Programmable Gain Amplifier)功能
0 dB至30.4 dB:類比增益30 dB(增益間距0.3 dB)
30.3 dB至72 dB:類比增益30 dB +數位增益0.3至42 dB(增益間距0.3 dB)
支持I / O切換
- RAW10 / RAW12輸出
- MIPI CSI-2輸出(2 Lane / 4 Lane / 8 Lane / 4Lane x2ch)

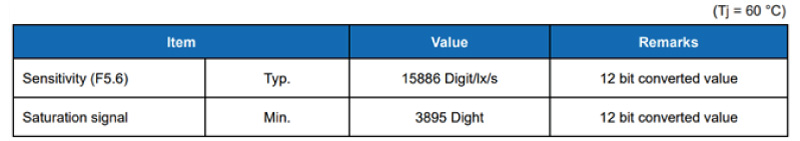

IMX678靈敏度:

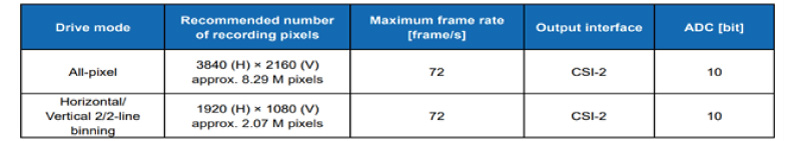

IMX678基本驅動模式:

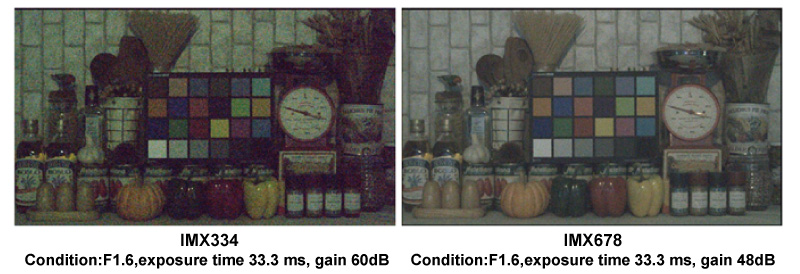

■測試影像比較:環境亮度 0.2 lux

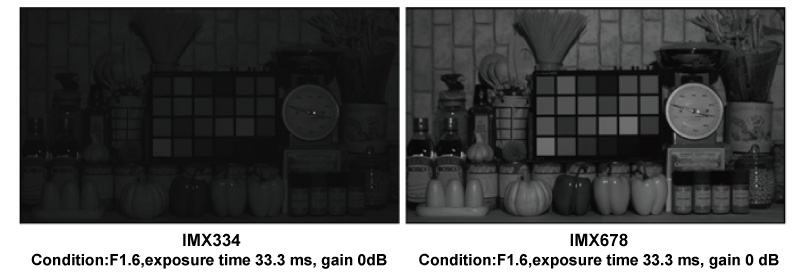

■測試影像比較: NIR 850nm
資料來源 https://www.Sony-semicon.com/en/products/is/security/security.html
