工業 4.0 與 loT. 版本的新一代桌面錫焊機器人
UNIX-DF 系列對其網路功能及運轉節拍的節約方面進行了強化。 根據 基板大小,劃分了3種型號。這些型號的錫焊機器人都也可
用於鐳射錫焊。
它可以連接至網路,可顯示每次錫焊的過程與結果。附加的2個軸可以改進穿透角度或旋轉基板,這使得錫焊複雜困難的部分也
從現在起成為了可能。
UNIX-DF204S | UNIX-DF304S | UNIX-DF404S |
![]() |
![]() |
![]() |
壓縮型 ・ 工作臺: 200毫米×210毫米 ・ 新型加熱器 ・ 局域網 (乙太網), COM 埠 ・ X,Y軸:900毫米/秒 ・ Z軸:400毫米/秒 ・ 獨立錫焊控制器 |
中型 ・ 工作臺:300毫米×275毫米 ・ 新型加熱器 ・ 局域網 (乙太網), COM 埠 ・ X,Y軸:600毫米/秒 ・ Z軸:250毫米/秒 ・ 內置錫焊控制器 |
寬型 ・ 工作臺: 400毫米×365毫米 ・ 支持M型基板 ・ 新型加熱器 ・ 局域網 (乙太網), COM 埠 ・ X,Y軸:900毫米/秒 ・ Z軸:400毫米/秒 ・ 內置錫焊控制器 |
特點 | ||
・ 新型加熱器改進了加熱與錫焊兩部分的裝置。 | ||
・ 通過提高剛性與處理速度改善生產效率 | ||
・ 即時連接網路並顯示錫焊作業運行過程 | ||
・ 兩個附加軸可以更加簡單的錫焊複雜形狀的基板及部品。 | ||
・ 完全對應鐳射錫焊系統。 |
鐳射錫焊規格說明 | ||
UNIX-DF203L | UNIX-DF303L | UNIX-DF403L |
![]() |
![]() |
![]() |

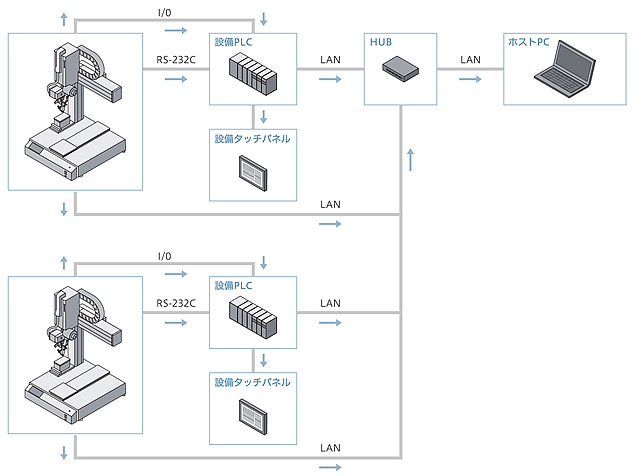

實現 1)工業4.0版本的網路功能的強化工廠網路連接,流程視覺化的實現。 |
![]() |
*工廠網路與 DF 系列之間的關係PLC、局域網與HUBS由客戶準備。 |
OPTION |
・支援通過局域網或COM埠匯出資料並進行外部程序控制。 |
・專用監控軟體可以遠端監控運行情況。 |
・即時監控溫度即時圖表、運行情況與報錯資料等提高產品合格率。 |
・錫焊機器人可以通過連接PLC用控制指令進行控制。 |

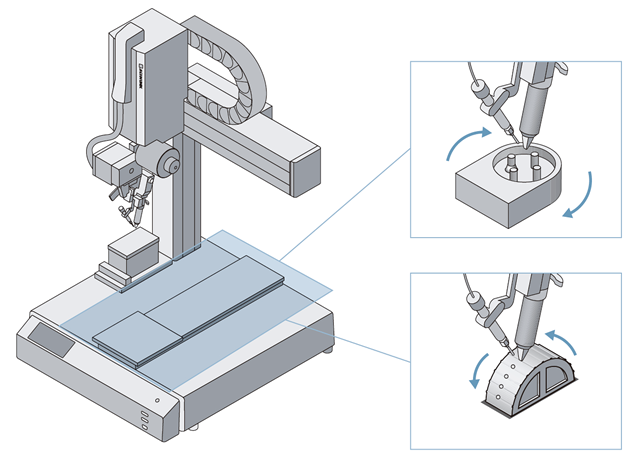

實現 2)3D錫焊與MID(模塑互聯裝置)兩個附加軸使得錫焊複雜基板時也能夠簡單對應。 |
![]() |
*可以追加兩個附加軸至加工物件物區域。 |
OPTION |
・標準品為4軸,可以選配追加2軸,最多可控制6軸。 |
・外部關聯設備可以使用錫焊機器人本身的作業系統統一進行控制。 |
・可進行各種動作,包括部件旋轉、基板反轉、角度傾斜、圓柱形部件旋轉、電纜壓制等。 |
・節省空間,簡單設置。 |

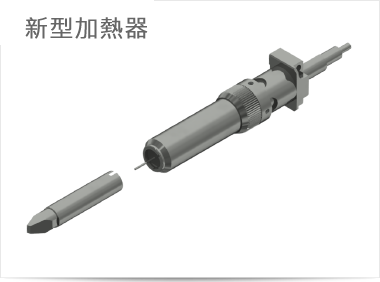

實現 3)新型加熱器大大改進了生產效率。準確度更高,溫度安定性更高。 | |
![]() |
・通過在錫焊頭尖端放置熱感測器,大大改善了溫度 |
計量的準確度。 | |
・溫度回復更快,生產效率更高。 | |
・加熱器與錫焊頭為分別單體,可獨立替換。 | |
・防錯機構能夠防止焊頭安裝方向的錯誤。 | |

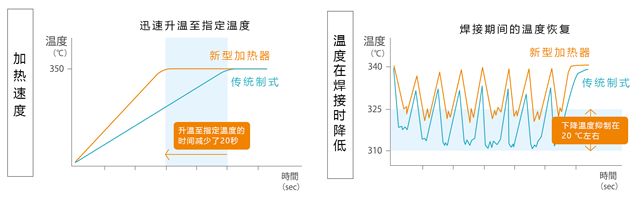

新型加熱器的優點 |
![]() |
![]() |

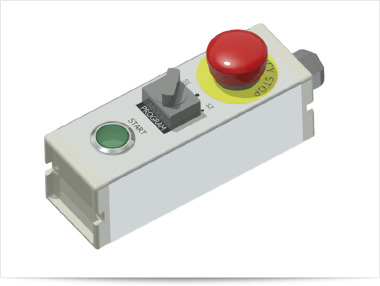

開關盒更易於切換程式 |
・開關盒設置選擇按鈕 | |
・可以簡單選擇並執行任意程式(2ch) | |

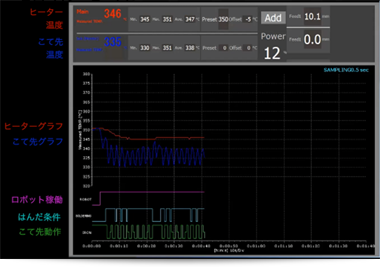

實現 4)工業4.0 版本的各錫焊過程的資料管理 | |
通過連接DF顯示器軟體,實現各過程的視覺化。例如可將溫度,程式運行情況等轉化為視覺化,形象化的數位資料。 |
![]() |
例如,觀察錫焊過程中的溫度變化,如果發生了非常規的溫度變化或程式錯誤,它將捕捉到這些非常規的變化並通知錯誤。 並且,該系統在連接至互聯網或內聯網的情況下,可以通知錯誤並發送警告郵件至預先註冊的郵箱位址。這樣的即時監控可以讓您立即對錯誤與缺陷作出反應。 所有資料都能以 CSV 格式匯出。各過程的各運行操作日誌資料可以用於調查並探索改進生產,工作效率的方法。 |
標準與選配 配置(接觸錫焊) | ||
![]() |
![]() |
![]() |
機器人內置控制器 | 高精度傳動系統 | 淨切送料器 |
控制錫焊機器人與錫焊運行 | 易於更改焊盤 | 應對焊劑飛濺,焊錫球 |
![]() |
![]() |
![]() |
鎖定裝置 | 焊錫頭清潔器 | 自動焊錫專用加熱.調溫器 |
防止焊絲傳動位置錯位 | 吹氣方式 | CA傳感內置加熱器 |
![]() |
![]() |
|
焊錫頭 | 手操器 | |
可在1分鐘內簡單的更換錫焊頭與加 熱器 |
簡單操作・設定 |
軸位置修正機構 | ||
自動修正烙鐵頭消耗及熱膨脹時的位置偏移 | ||
![]() |
![]() |
|
3軸位置修正機構 | 電刷清潔器 | |
自動修正烙鐵頭消耗及熱膨脹時的位置偏移 | ・ 雙刷清潔器 | |
・ 有效去除堅固碳化物、酸化錫 |
氮氣發生裝置 | ||
![]() |
![]() |
|
UNX-200 (流量:2L/min) | UNX-100SS |
消耗品(烙鐵頭) | ||
可從超過2,500個品種系列中選擇最適合您的烙鐵頭 | ||
選擇“正確的烙鐵頭”對於錫焊的品質尤為重要。在選擇時,不僅要考慮元件的大小,還要考慮基板材料等各種條件。 | ||
日本優尼為您準備了各種專為自動化錫焊而開發的高性能烙鐵頭。 | ||
此外,我們還可根據客戶工件進行特殊形狀的特殊定製品的設計及製造。 |
![]() |
※請注意仿冒品 我們已確認在互聯網及非正規代理店正在銷售類似本公司 產品的仿冒烙鐵頭。請特別注意。 |
