Soldering Manager是JAPAN UNIX焊接自動機器人的支援管理軟體，可即時顯示焊接機器人的運作狀態，

並管理各種焊接參數以達到控制品質的要求。

透過焊接過程中記錄的視訊和數據，可掌握更高的現場製程控制。

可支援透過讀取二維碼進行序列化管理，並結合記錄功能，讓各項生產歷程做到可追溯性。

此軟體均可以用於烙鐵和雷射自動焊接機器人的監控與紀錄。

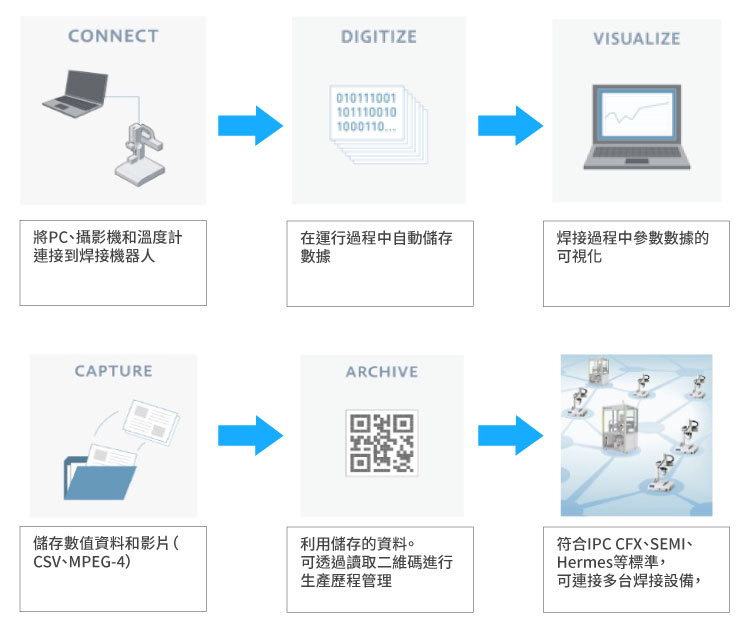

系統特徵

多元功能的連接設備

1. 焊接溫度和其他參數數據均記錄保存在Soldering Manager，以實現完全整合的流程管理。
2. <烙鐵> 透過連接烙鐵“UNI-TESTER”，可記錄烙鐵頭溫度、洩漏電壓和接地電阻的測量值，並自動校正烙鐵頭溫度。
3. <雷射> 透過溫度控制功能「Thermo Pro™」測量並補正焊接過程中的溫度參數。

軟體介面概述

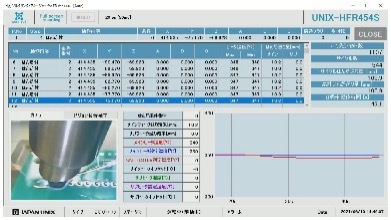

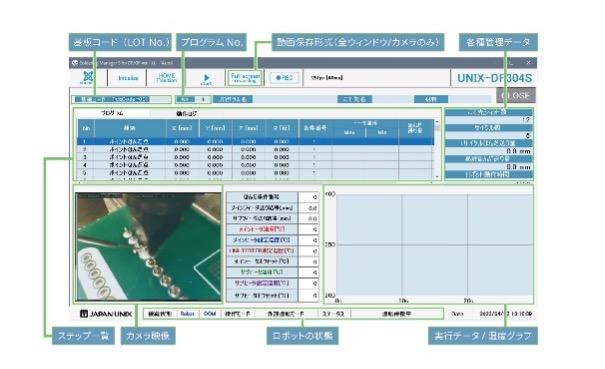

烙鐵 Soldering Manager

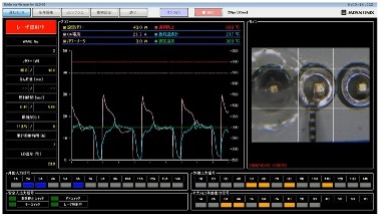

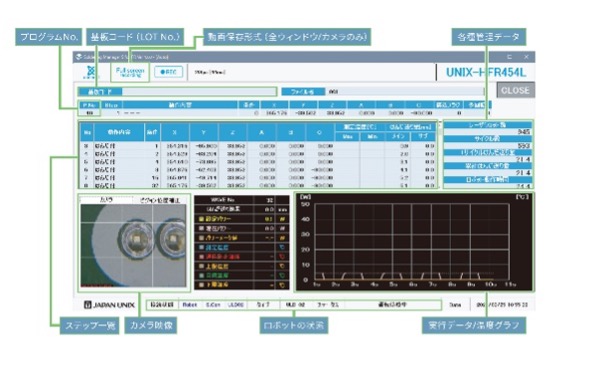

雷射 Soldering Manager

Soldering Manager 特徵

1. 焊接各點座標、各個焊接參數、烙鐵溫度等機器人運作狀態視覺化
2. 記錄烙鐵尺寸位置校正機構的所有校正值、UNI-TESTER 的溫度測量、自動偏移值、烙鐵對地電阻和洩漏電壓。
3. 透過在焊接過程中記錄影片和數據來增強可追溯性。
4. 透過讀取二維碼進行序號管理
5. 透過獲取的數據可以實現完全的流程管理

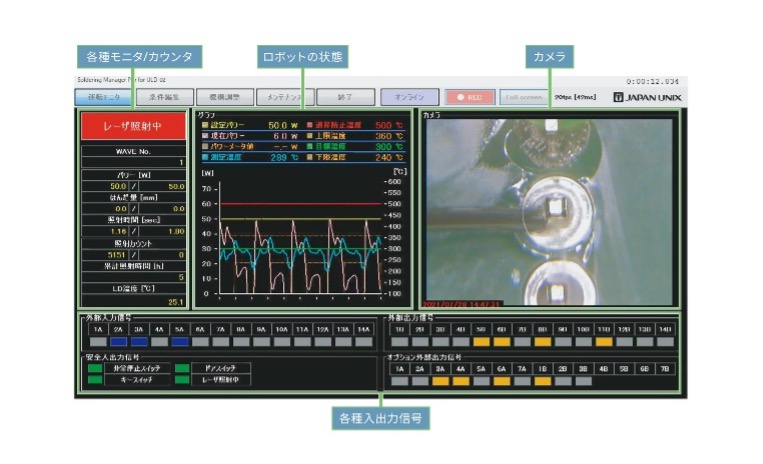

Soldering Manager Pro

詳細的將雷射焊接數據及影像作紀錄,應用於生產前的數據設定和調整, 可在焊接過程中做比對與補正。

1. 數據可視化並記錄每個焊接點的雷射輸出、輸出時間和焊料量（內部控制時）等資訊

*雷射輸出符號轉換為目前值

2. 透過在焊接過程中記錄影片和數據來增強可追溯性。
3. 透過共享獲取的數據，可以進行全局過程管理。
4. 焊接時的溫度
5. 控制目標溫度
6. 具有過熱功能，異常警報停機
7. 使用溫度帶功能進行初步通過/失敗判斷

所需的系統配置

標準配置

軟體Soldering Manager
USB加密狗、各種連接線等
(烙鐵, 雷射共用)

參考影片
