2024-03-18 Sony IMX676 影像感測器簡介
Sony的新型CMOS影像感測器IMX676,為對角線10.04毫米(1 / 1.6型)CMOS有效畫素solid-state影像感測器,具有正方形像素陣列與12.63 M有效畫素,採用類比3.3 V,數位1.1 V和介面1.8 V三重電源供電,具有功耗低優點。
通過採用R、G、B濾鏡,可以實現高靈敏度,低暗電流和無拖影,IMX676具有可變曝光時間的電子快門。適合應用於監控攝像機等市場。
特色功能:
- 內置時脈調整電路,H / V和序列通信電路
- 輸入頻率:24MHz /27MHz /37.125 MHz /72MHz/74.25 MHz
- Number of recommended recording pixels:3536 (H) x 3536 (V) approx. 12.50M pixel
- Readout mode :All-pixel scan mode
Horizontal / Vertical 2/2-line binning mode
Window cropping mode
Horizontal / Vertical direction – Normal / Inverted readout mode
- 支持Dual Speed Streaming (DSS) 功能
- 支持高動態範圍(HDR)功能
- Digital overlap HDR
- Clear HDR - 可變快門功能(分辨率為2H單位)
- 10位元 / 12位元 類比/數位轉換器
- CDS (Correlated Double Sampling ) / PGA (Programmable Gain Amplifier)功能
0 dB至30 dB:類比增益30 dB(增益間距0.3 dB)
30.3 dB至72 dB:類比增益30 dB +數位增益0.3至42 dB(增益間距0.3 dB) - 支持I / O切換
- RAW10 / RAW12輸出
- MIPI CSI-2輸出(2-Lane / 4-Lane/ 8-Lane/ 4-Lane x 2ch)

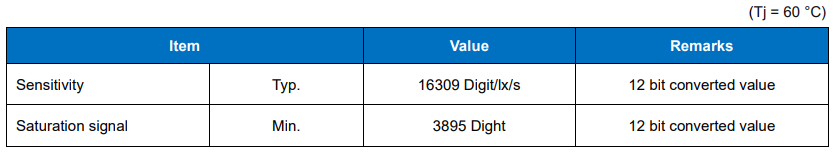

IMX676靈敏度:

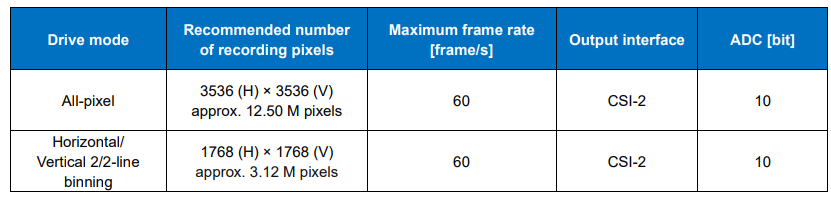

IMX676基本驅動模式:
資料來源:https://www.sony-semicon.com/files/62/flyer_security/IMX676-AACR1_Flyer.pdf
